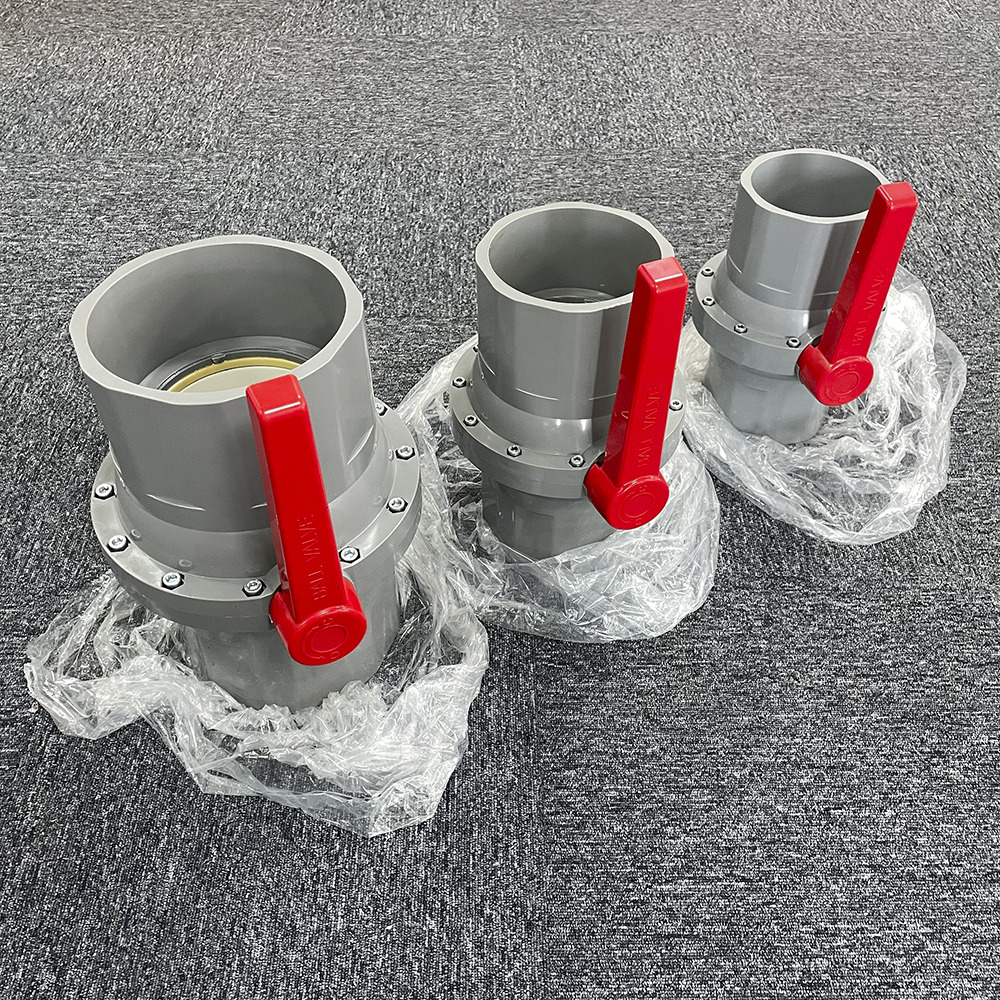

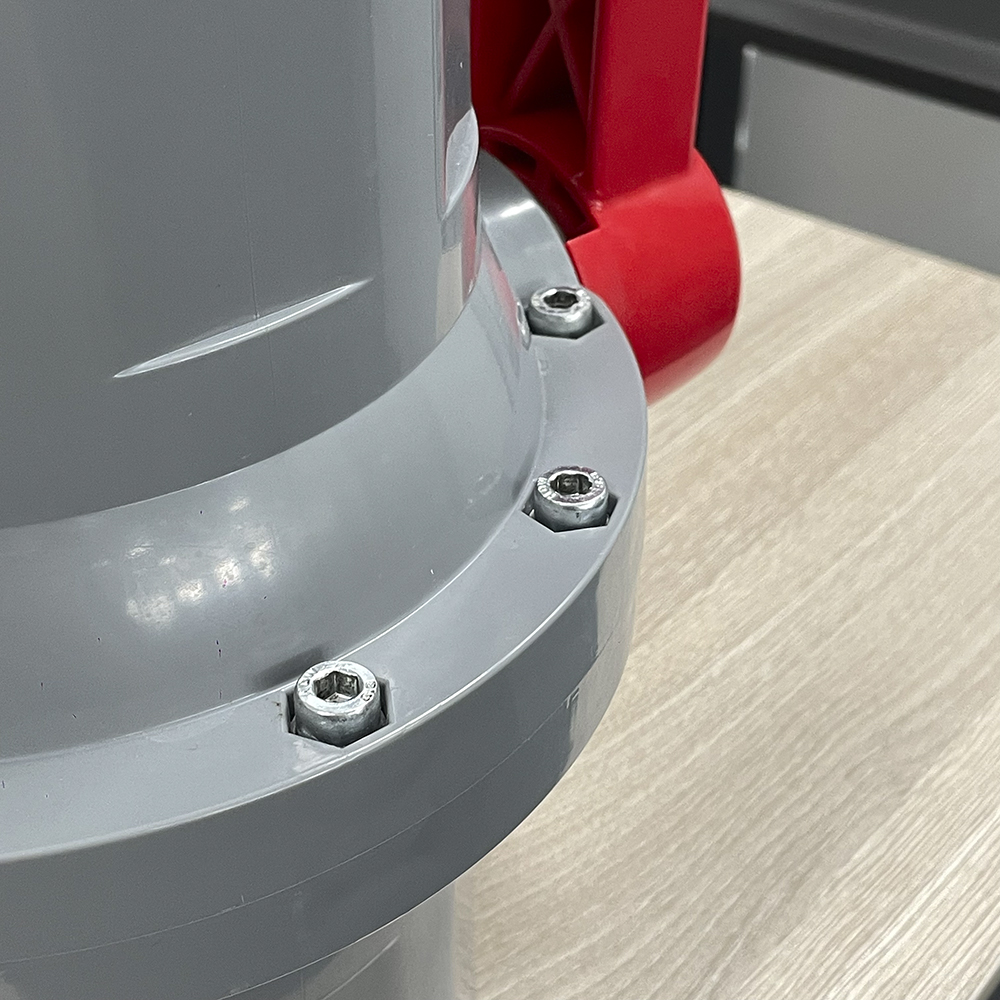

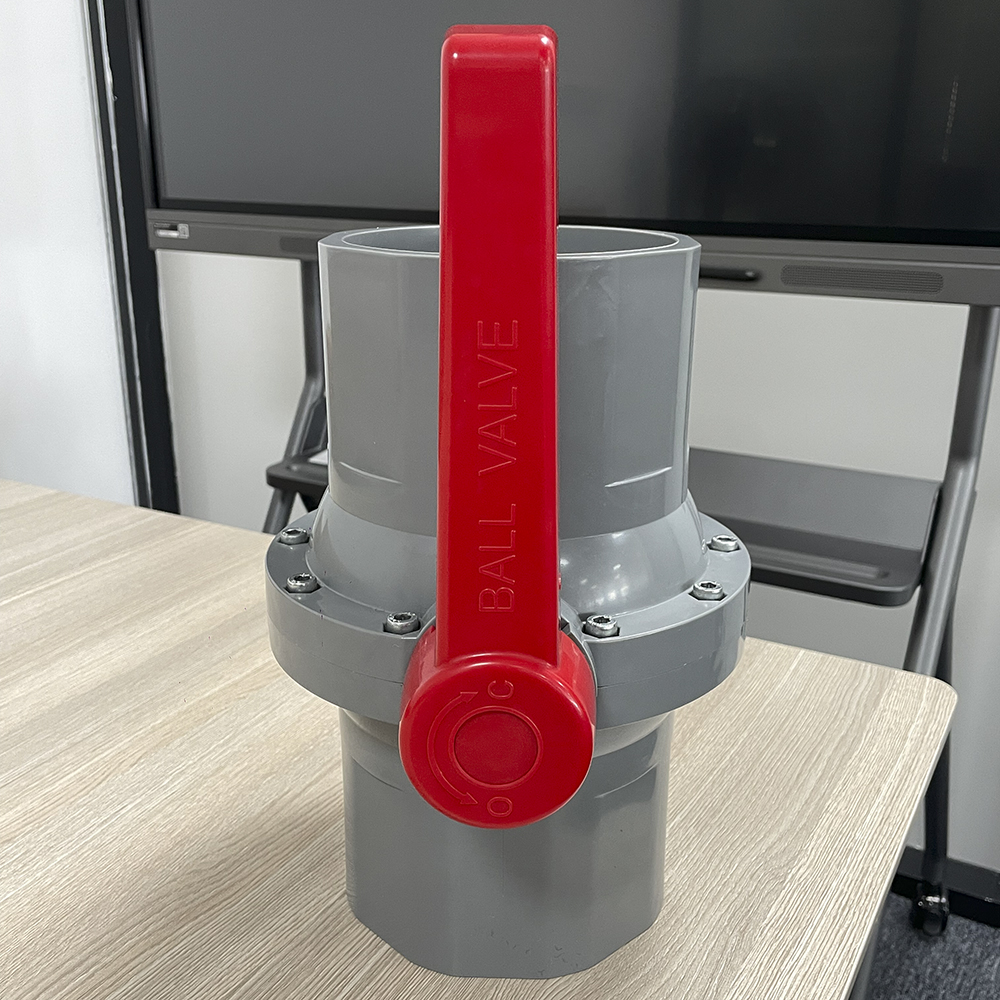

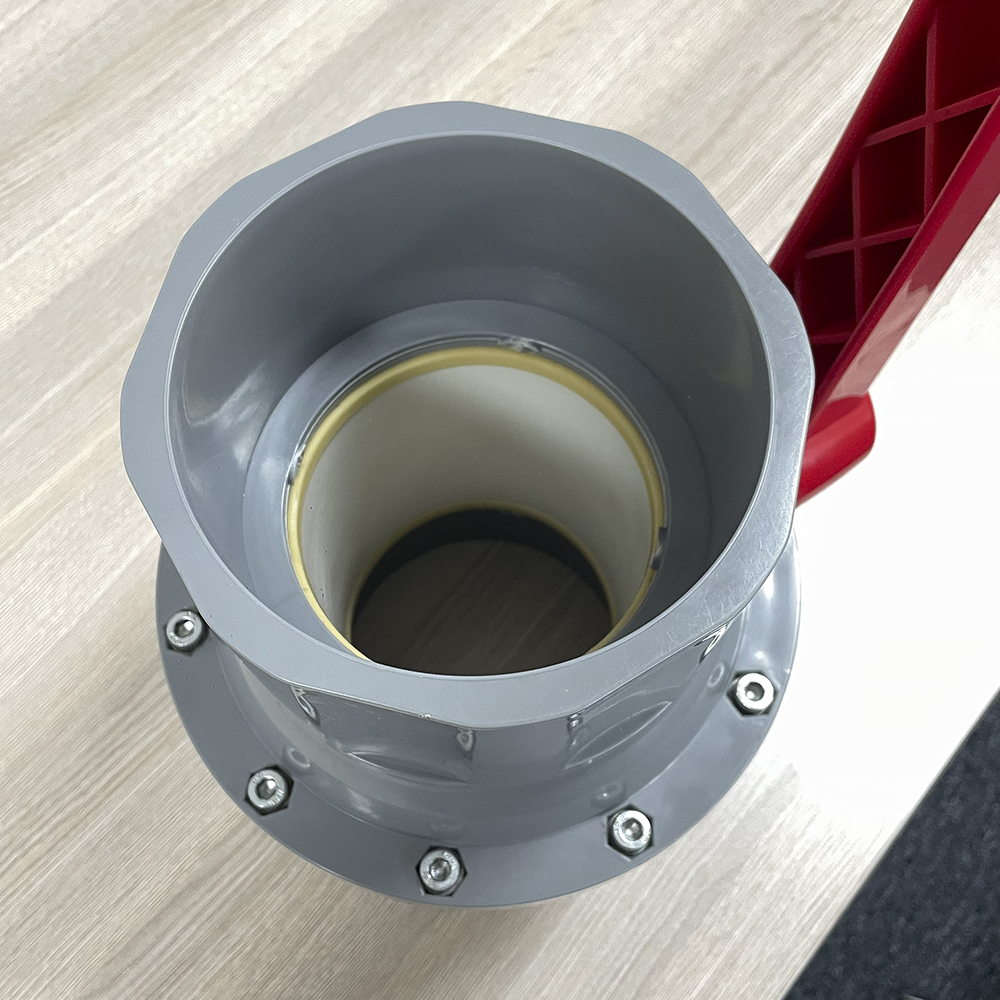

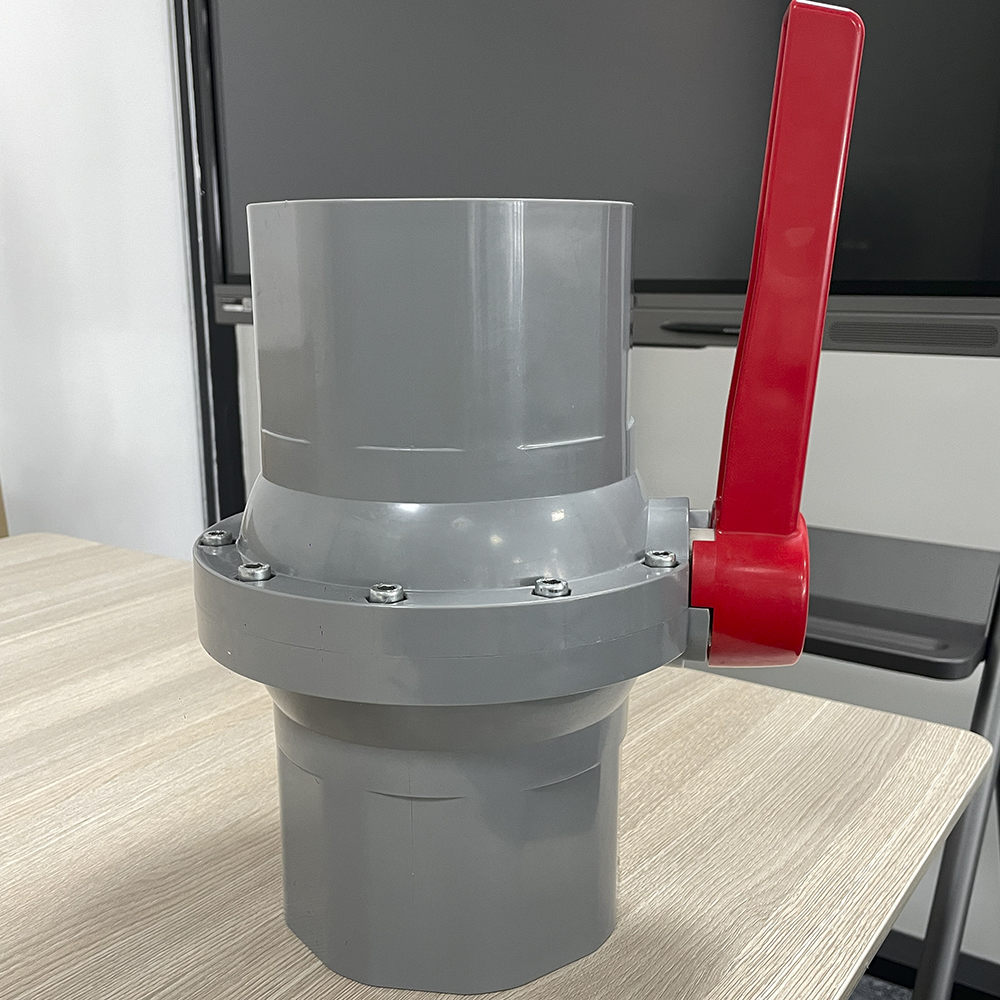

પ્રોજેક્ટ DN200 માટે OEM ઉચ્ચ ગુણવત્તા 140MM 160MM 168MM 200MM સ્ટેનલેસ સ્ટીલ UPVC મોટા કદના બોલ વાલ્વ
દંતકથા અને ભૌતિક નકશો
ઘટક સામગ્રી
સામગ્રીનું સ્પષ્ટીકરણ
| ના. | ભાગ | સામગ્રી | જથ્થો |
| 1 | શરીર | યુપીવીસી, સીપીવીસી | 1 |
| 2 | સ્ટેમ ઓ-રિંગ | ઇપીડીએમ, એફપીએમ (એનબીઆર) | 1 |
| 3 | સ્ટેમ | યુપીવીસી, સીપીવીસી | 1 |
| 4 | બોલ | યુપીવીસી, સીપીવીસી | 1 |
| 5 | સીટ સીલ | ટીપીઇ, ટીપીવીસી, ટીપીઓ | 2 |
| 6 | કેપ | પીવીસી, એબીએસ | 1 |
| 7 | હેન્ડલ | પીવીસી, એબીએસ | 1 |
| 8 | સ્ક્રુ | SS304, સ્ટીલ | 1 |
મોડેલ કદ પરિમાણ સરખામણી કોષ્ટક
| પરિમાણ | એકમ | |||||||||||
| મોડેલ | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | ૧૦૦ | ||
| કદ | ૧/૨" | ૩/૪" | 1" | ૧-૧/૪" | ૧-૧/૨" | 2" | ૨-૧/૨" | 3" | 4" | ઇંચ | ||
| થર્ડ./ઇન | એનપીટી | 14 | 14 | ૧૧.૫ | ૧૧.૫ | ૧૧.૫ | ૧૧.૫ | 8 | 8 | 8 | mm | |
| બીએસપીટી | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| જેઆઈએસ | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ૨૨.૩ | ૨૬.૩ | ૩૨.૩૩ | ૩૮.૪૩ | ૪૮.૪૬ | ૬૦.૫૬ | ૭૬.૬ | ૮૯.૬ | ૧૧૪.૭ | mm | ||
| d2 | ૨૧.૭ | ૨૫.૭ | ૩૧.૬૭ | ૩૭.૫૭ | ૪૭.૫૪ | ૫૯.૪૪ | ૭૫.૮૭ | ૮૮.૮૩ | ૧૧૩.૯૮ | mm | ||
| એએનએસઆઈ | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ૨૧.૫૪ | ૨૬.૮૭ | ૩૩.૬૫ | ૪૨.૪૨ | ૪૮.૫૬ | ૬૦.૬૩ | ૭૩.૩૮ | ૮૯.૩૧ | ૧૧૪.૭૬ | mm | ||
| d2 | ૨૧.૨૩ | ૨૬.૫૭ | ૩૩.૨૭ | ૪૨.૦૪ | ૪૮.૧૧ | ૬૦.૧૭ | ૭૨.૮૫ | ૮૮.૭ | ૧૧૪.૦૭ | mm | ||
| ડીઆઈએન | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
| d1 | ૨૦.૩ | ૨૫.૩ | ૩૨.૩ | ૪૦.૩ | ૫૦.૩ | ૬૩.૩ | ૭૫.૩ | ૯૦.૩ | ૧૧૦.૪ | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | ૧૧૦ | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | ૧૨૧ | ૧૩૪ | mm | ||
| A | 68 | 80 | 94 | ૧૦૦ | ૧૧૦ | ૧૩૬ | ૧૭૦ | ૨૧૦ | ૨૩૬ | mm | ||
| L | 77 | 91 | ૧૦૩ | ૧૧૧ | ૧૨૩ | ૧૪૬ | ૧૭૮ | ૨૧૦ | ૨૫૫ | mm | ||
| D | 32 | ૩૭.૫ | 44 | 52 | 60 | 74 | 93 | ૧૧૦ | ૧૩૫ | mm | ||
